トッカエひっかえ
とりかえる
土木・解体
レバー操作で楽々＆改造不要！1人でも簡単スピーディに装着
取付けはアダプターを1コはさむだけ！

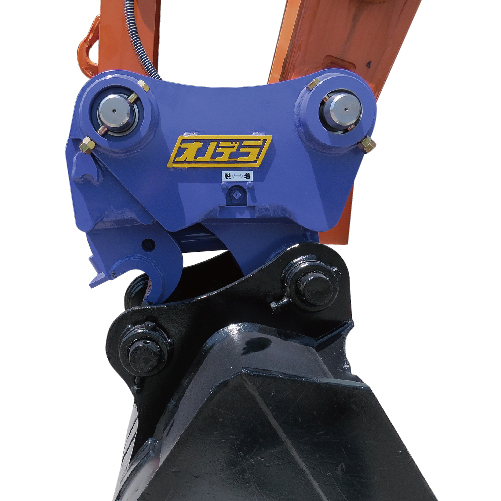

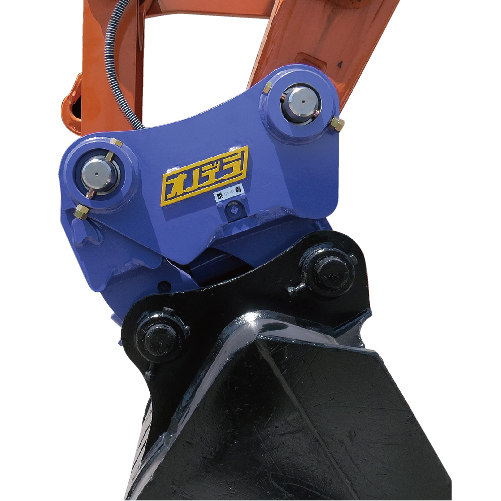

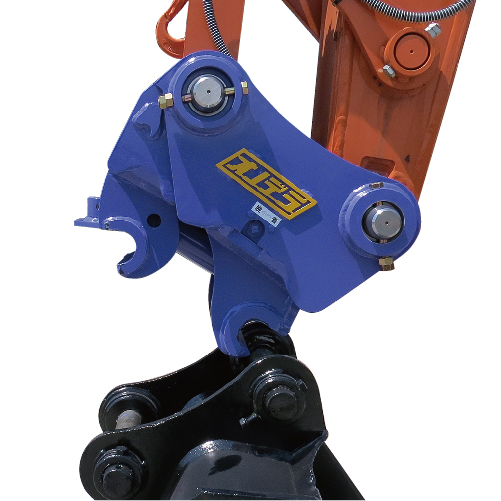

安全・簡単・スピーディーに装着可能な、アタッチメント交換カプラです。
アタッチメント交換は重いピンを1人で外して付けて…と大変な作業！
油圧式のトッカエひっかえなら、改造不要で交換作業が簡単なレバー操作でOKです。
- Function
-
とりかえる
交換カプラ／油圧式
あらゆるアタッチメントに対応！ゆるみやガタ、脱落の心配もナシ
クレーン仕様や強化型ブレーカー等にも対応可能で、あらゆるアタッチメントに対応！
自動締付機構付きで振動・摩耗による、ゆるみやガタが出ないのも魅力です。
芯間の許容範囲が広く、油圧式でも油圧配管の増設・バケットの改造が不要。
さらに脱落防止ピンで安心です。
製品の特長

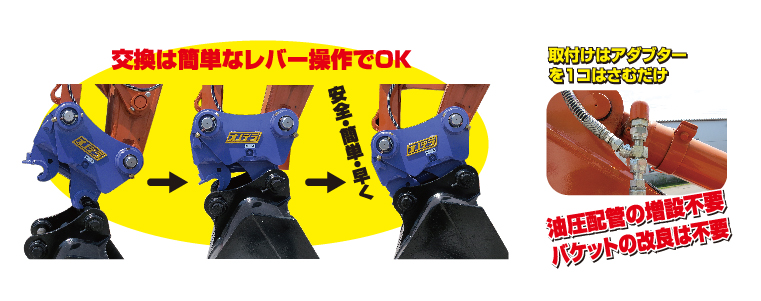

- 交換は簡単なレバー操作でOK
- 取付けはアダプターを1コはさむだけ
- あらゆるアタッチメントに対応
- 振動・磨耗によるゆるみ・ガタが出ない
- 脱落防止ピンで安心
- 油圧配管の増設・バケットの改造不要
- 機械式・クレーン仕様あり
機械式・クレーン仕様対応のトッカエひっかえも！
機械式は機能調整ボルトでアタッチメントを脱着。
クレーン仕様対応の交換カプラもご用意しています。
寸法図・仕様
| 型式 | 適用クラス (m³) |
重量 (kg) |
ピン間寸法 (mm) |
寸 法 | |||
|---|---|---|---|---|---|---|---|
| 幅 (mm) |
高さ (mm) |
奥行 (mm) |
オフセット (mm) |
||||
| TH-8 | 0.08 | 20 | 90〜150 | 180 | 180 | 260 | 180 |
| TH-10 | 0.1 | 50 | 180〜260 | 240 | 280 | 320 | 195 |
| TH-14 | 0.2 | 55 | 225〜315 | 290 | 290 | 380 | 190 |
| TH-25 | 0.25 | 80 | 300〜385 | 345 | 375 | 465 | 290 |
| TH-45 | 0.45 | 140 | 360〜430 | 435 | 490 | 595 | 335 |
| TH-70 | 0.7 | 260 | 430〜530 | 540 | 600 | 720 | 410 |
| TH-90 | 0.9 | 300 | 480〜580 | 640 | 620 | 720 | 415 |
| TH-120 | 1.2 | 520 | 500〜620 | 640 | 560 | 1,050 | 345 |
| TH-160 | 1.6 | 630 | 550〜675 | 700 | 620 | 1,250 | 390 |
| TH-230 | 2.3 | 1,360 | 675〜790 | 920 | 780 | 1,450 | 480 |
| TH-300 | 3 | 1,400 | 680〜820 | 950 | 800 | 1,550 | 500 |
※TH-08～TH-90はクレーン仕様
※取付機種により若干寸法が異なります。 ※ 予告なしに仕様を変更する場合があります。 ※更新日：2021.7
